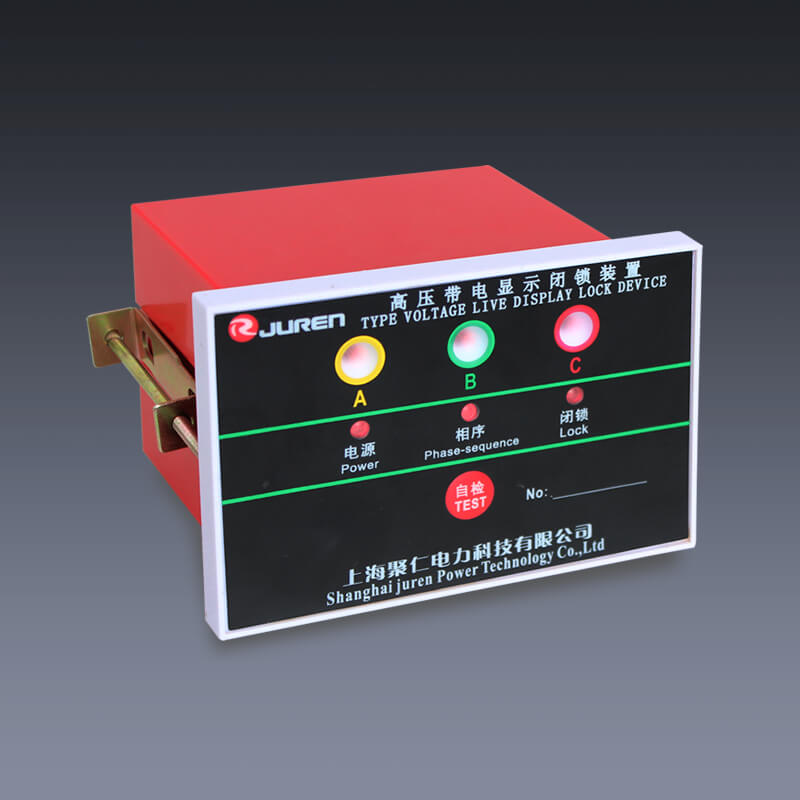

  • 非接觸式高壓帶電顯示裝置
  • 所屬類别:開關櫃及設備
  • RDXN-□F高壓帶電顯示閉鎖裝置是一種新型的用于6KV、10KV、35KV電壓等級的非接觸性感應式高壓帶電檢測裝置。用于進線母線、斷路器、主變、開關櫃及其它需要顯示的是否帶電的地方。非接觸性高壓帶電顯示閉鎖裝置結構緊湊,内部元件集成度高,具有體積小,重量輕等優點,采用闆前開孔式安裝,占用空間小,可方便安裝在控制櫃内。信号采用低壓小信号傳輸,相較于傳統接觸式帶電顯示裝置的信号采集方式,極大的降低了接觸風險。

    我要詢價留言

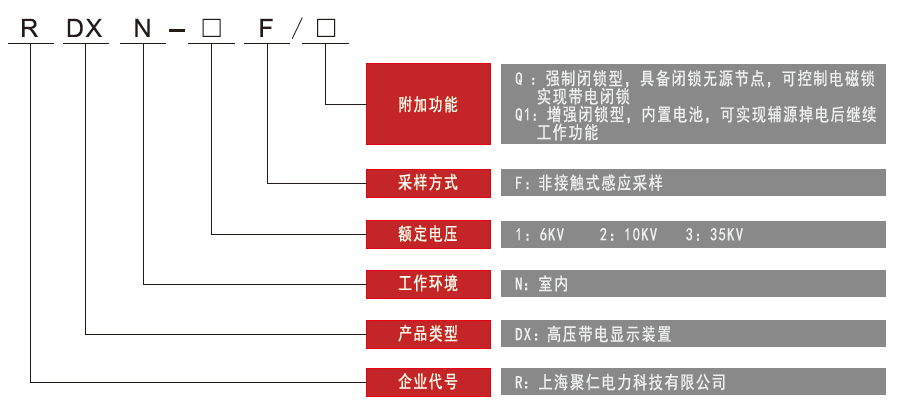

  • 非接觸式高壓帶電顯示器型号命名

    非接觸式高壓帶電顯示器型号命名

    非接觸式高壓帶電顯示裝置主要特點

    準确度高
    非接觸式高壓帶電顯示閉鎖裝置能夠準确判斷帶電情況。系統中高壓帶電時,接觸式高壓帶電裝置能可靠閉鎖并指示,當任意一相或兩相失電時,能準确指示帶電相,接觸式高壓帶電閉鎖裝置不會解鎖。

    完善的自檢功能
    非接觸式高壓帶電顯示裝置能對軟、硬件系統進行自檢,可防止由于硬件損壞及内部故障而造成的誤指示。當主機檢測到有外接電源時電源指示燈長亮指示,當沒有外接電源時,主機電源指示燈閃爍指示。

    安全性高
    采用傳感器非接觸式測量,避免接觸式傳感器因老化造成短路、甚至爆炸的安全事故的發生,體現非接觸式的安全可靠性;且控制器采用多種隔離及抗幹擾措施,并通過嚴格的電磁兼容測試,能夠可靠的在高壓電氣設備中運行。

    主要技術參數
    項目 參數
    額定電壓 6KV、10KV、35KV
    額定頻率 50Hz、60Hz
    工作電源 AC:85V~265V 、DC:100V~370V
    響應時間 ≤1s
    防護等級 IP4X
    顯示元件壽命 >50000h
    聯鎖信号輸出單元壽命 >10000次
    整機功耗 <2W
    運行溫度 -20℃~+55℃
    存儲溫度 -25℃~+70℃
    相對濕度 ≤75%
    海拔高度 ≤1000m
    非接觸式高壓帶電顯示器運行狀态說明
    項目 狀态 說明
    A、B、C帶電指示燈 該相帶電
    該相不帶電
    非接觸式帶電顯示裝置電源指示燈 輔助電源工作正常
    閃爍 輔助電源工作不正常
    相序指示燈 相序錯誤
    相序正常
    閉鎖指示燈 非接觸式高壓帶電顯示裝置處于閉鎖狀态
    非接觸式高壓帶電顯示裝置處于解鎖狀态
    自檢按鈕 短按 靈敏度調節
    按下>2S 進入自檢程序
    按下>15S 進入、退出休眠狀态

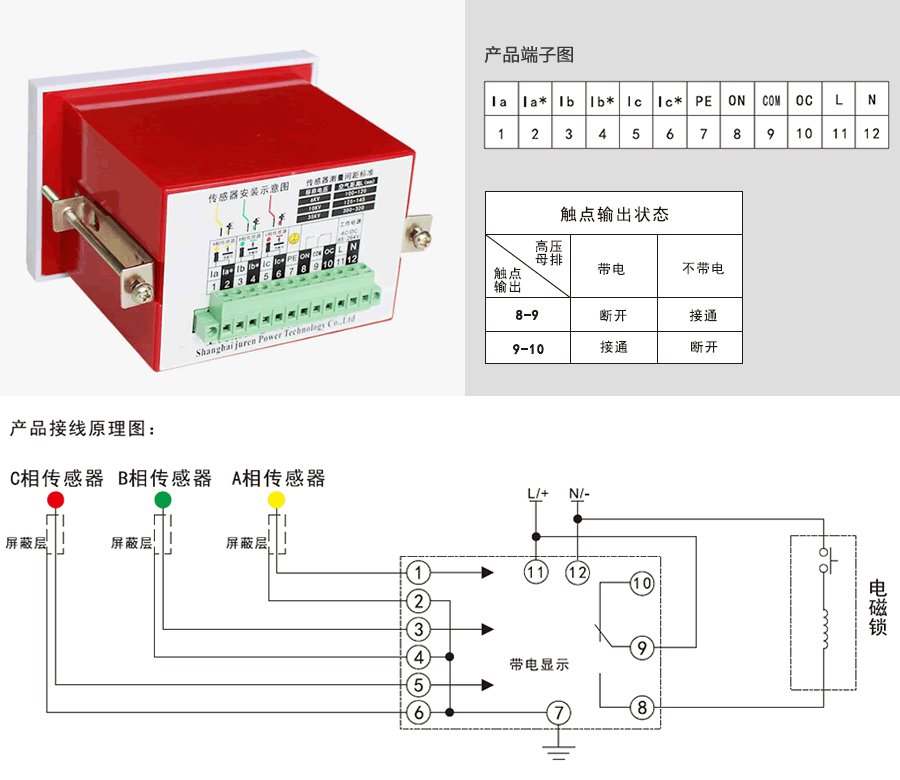

    非接觸式高壓帶電顯示器接線說明

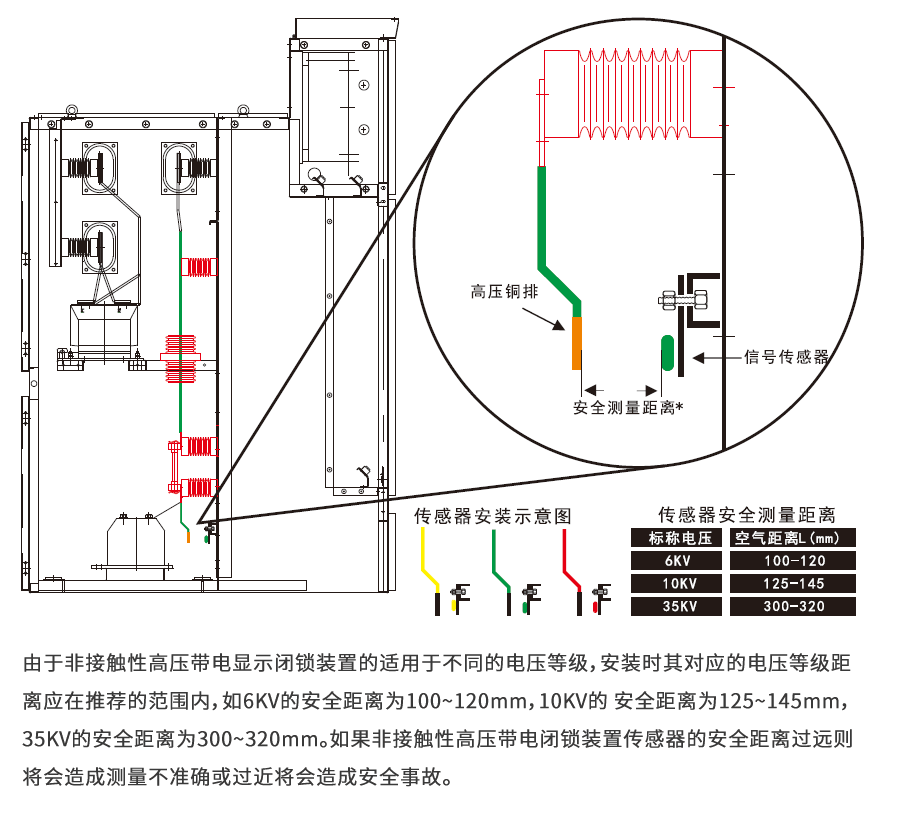

    非接觸式高壓帶電裝置傳感器安裝

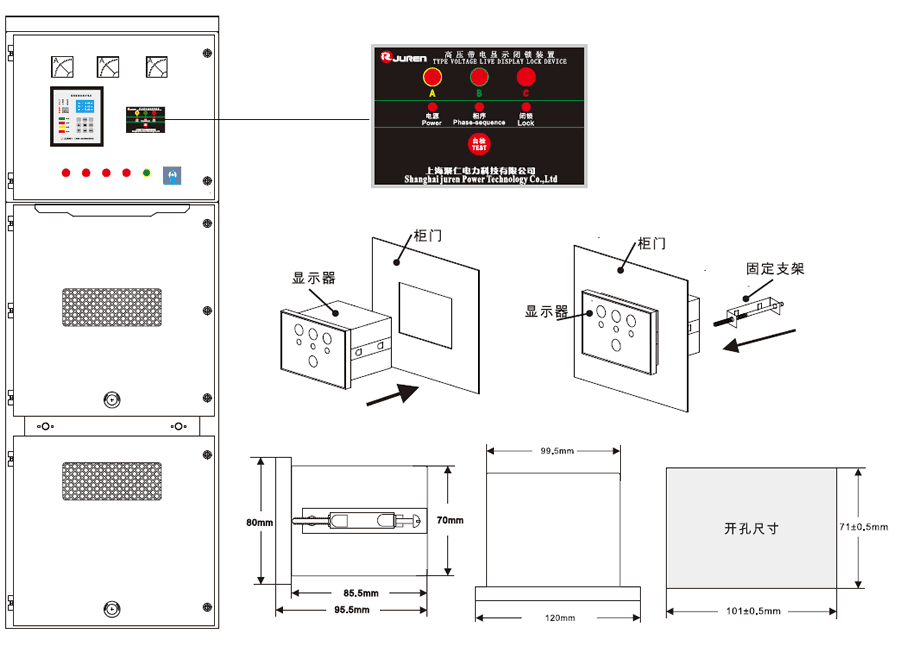

    非接觸式高壓帶電顯示器外形及安裝尺寸
