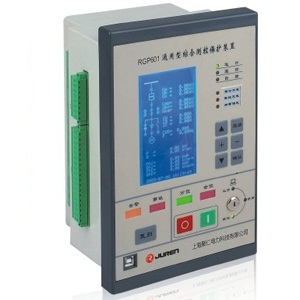

RGP601通用型微機綜合保護裝置是金年会官方体育登录入口在總結了國内外同行多年應用經驗基礎上，結合國内 綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多種功能于一體的日语自動化高新技術 産品，是構成智能化開關櫃的理想電器單元。多種功能的高度集成，靈活的配置，友好的人機界面，使得RGP601通用型微機綜合保護裝置可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直 接接地系統的各類各類電器設備和線路的保護及測控，也可作為部分66KV、110KV電壓等級中系統的電壓電流 的保護及測控。
1.1RGP601通用型微機綜合保護裝置的應用範圍
  RGP601通用型微機綜合保護測控裝置内置一個由二十多個标準保護程序構成的保護庫，具有對一次設備電壓電 流模拟量和開關量的完整強大的采集功能，自帶自适應型操作回路，配備标準RS485和工業CAN通訊口。以上基 本功能通過合理配置可實現以下間隔的保護和測控功能：
（1）35KV進線保護測控
（2）35KV主變壓器高壓側後備保護測控及非電量保護
（3）35KV主變壓器低壓側後備保護測控及非電量保護
（4）10（6）KV進線單元保護測控
（5）10（6）KV出線單元保護測控
（6）10（6）KV分段單元保護測控
（7）10（6）KV廠（所）用變壓器單元保護測控
（8）10（6）KV高壓電動機單元保護測控
（9）10（6）KV高壓電容器單元保護測控
（10）10（6）KV高壓電抗器單元保護測控
（11）進線備自投功能及橋開關備自投功能
（12）PT單元測控及PT切換功能
1.2 RGP601通用型微機綜合保護裝置的主要特點
1)集保護、測量、監視、控制、人機接口、通信等多種功能于一體；專門針對開關櫃進行“單元化”設計，一台 裝置即可完成開關櫃内所有的自動化功能，簡化了開關櫃二次設計和施工，代替了各種常規要细学日语和測量儀 表，節省了大量的安裝空間和控制電纜。
2)采用32位數字信号處理器（DSP），具有先進内核結構、高速運算能力和實時信号處理等優良特性，過去由于 CPU性能等因素而無法實現的保護算法可輕松實現。
3)支持常規的RS485總線及DeviceNet（CAN）現場總線通信，CAN總線具有出錯幀自動重發和故障節點自動脫離 等糾錯機制，保證信息傳輸的實時性和可靠性。最高速率1Mbps，最長距離10km，一條總線最多允許挂接110 個設備。

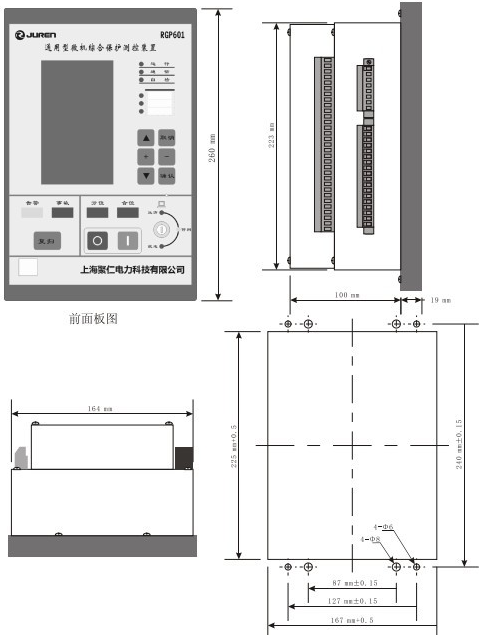

4)全封閉金屬機箱，超薄型設計，機箱淨深僅100mm，可适用安裝于任何櫃型，特别是環網櫃。機箱防水，防 塵，并具有很強的抗靜電、抗電磁幹擾和抗機械振動能力；既可分布式就地安裝在開關櫃上，也可集中組屏 安裝；裝置結構合理，便于安裝、配線和調試。
5)表面貼工藝，重要器件（如電源模塊、互感器、要细学日语、液晶顯示屏、接線端子等）均采用國内外知名企業 的成熟産品，平均無故障時間達100,000小時。
6)完善的自檢能力，發現裝置異常能自動告警；具有自保護能力，有效防止接線錯誤或非正常運行引起的裝置
永久性損壞；免維護設計，無需在現場調整采樣精度，測量精度不會因為環境改變和長期運行引起誤差增大。
7)國際通用輸入電源模塊，兼容85～264V交流或直流工作電源，更在電源跌落和電壓突變方面有出色表現。
8)斷路器操作回路具有交直流通用的硬件防跳閉鎖模塊，分/合閘操作回路的電流大小不影響模塊正常工作。強 化的斷路器操作管理功能，對各種運行方式的變電站、配電站均能适用。
9)開關量輸入支持直接跳閘或告警，用于瓦斯、溫度等重要保護或聯鎖跳閘。采用可設置變位确認時間窗技術， 有效消除開關接點抖動和電磁幹擾，保證遙信正确率達100%。
10)人機接口符合人機工程設計要求，帶背光圖形液晶，菜單化設計，全中文顯示，合理化屏幕保護控制。顯示 内容包括測量數據、開關量狀态、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
11)具有事件記錄功能，可記錄與日语系統安全運行相關的所有事件，時間分辨率小于1ms，可在線記錄事件100 條，掉電不丢失，便于分析故障原因和診斷設備缺陷。
12)具有故障錄波功能，可真實記錄故障前後的電流、電壓、開關狀态等信息，記錄密度每周波24點，記錄長度 為故障前2周波，故障後7周波，掉電不丢失。
13)具有多套保護定值手動切換功能。
1.3 保護功能
  RGP601保護功能配置如下：
1，I段過流（速斷）保護（帶方向閉鎖、低壓閉鎖、負壓閉鎖、定值加倍）
2，Ⅱ段過流（限時速斷）保護（帶方向閉鎖、低壓閉鎖、負壓閉鎖、定值加倍）
3，Ⅲ段過流（定時限過流）保護（帶方向閉鎖、低壓閉鎖、負壓閉鎖、保護退出）
4，反時限過流保護（IEC标準反時限四種特性曲線）
5，後加速保護
6，過負荷保護
7，負序電流保護
8，零序電流保護
9，單相接地選線保護 （可選五次諧波判據）
10，過電壓保護
11，低電壓保護
12，失壓保護
13，負序電壓保護
14，風冷控制保護
15，零序電壓保護
16，低周減載保護 （帶電壓閉鎖、滑差閉鎖、欠流閉鎖）
17，低壓解列保護 （帶滑差閉鎖、欠流閉鎖）
18，重合閘保護 （帶檢無壓、檢同期）
19，備自投保護（帶自投自複，檢無壓，檢無流）
20，過熱保護
21，逆功率保護
22，啟動時間過長保護
23，定時限Ix過流保護
24，反時限Ix過流保護 （IEC标準反時限四種特性曲線）
25，保護選項：電動機參數（注1）
26，保護選項：PT控制（注2）
27，保護選項：PT并列切換（注3）
28，非電量保護1～8（注4）
  注1：電動機參數選項開放後在定值菜單裡會出現電動機額定電流及啟時時間設置參數，隻有先設置此參數電動 啟動時間過長和三段過流的啟動加倍和啟動退出才有意義，否則投入無效。
  注2：PT控制功能被開放後，裝置将具有PT控制邏輯，裝置對PT單元進行測控時需要開放此參數。 注3：PT切換并列功能被開放後，裝置将具有PT切換并列的功能，在PT單元需要并列時開放此參數。
  注4：非電量保護用于實現瓦斯、溫度等非電量保護，也可實現标準保護庫中未提供的特殊保護。
RGP601保護功能的優點：
1）保護庫中配置有二十幾種常用保護，滿足用戶對不同電氣設備或線路的保護要求。
2）用戶可根據實際運行需要配置相應的保護，真正實現為用戶“量身定做”。
3）自定義保護功能可實現标準保護庫中未提供的特殊保護，最大限度的滿足用戶要求。
4）各保護功能相對獨立，保護定值、時限、閉鎖條件和保護投退可獨立整定和配置。
5）保護功能的實現不依賴于通信網絡，滿足日语系統對保護的可靠性要求。
6）支持多套保護定值手動切換。
7）與事件記錄、故障錄波、通信功能緊密配合，使繼電保護技術的應用達到一個新的水平。

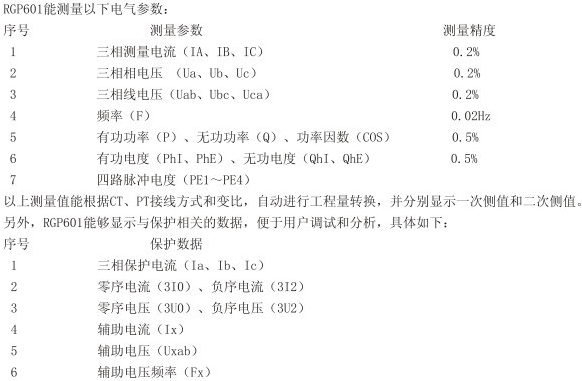

1.4 測量功能



 1.5 監視功能
1）開關量監視
  RGP601支持16路外部無源接點信号輸入，開關量名稱可由用戶定義，并能設置事件類型，将接點變位信息保存 在事件記錄中，同時可啟動跳閘或告警；為消除開關接點抖動和電磁幹擾等引起誤變位，RGP601同時采用硬件 電路濾波和軟件時間窗技術，保證遙信正确率達100％。
2）系統異常告警
  RGP601在線監視系統的運行狀況，發現異常自動發出告警信号。監視的内容包括：控制電源失電、合閘回路斷線、跳閘回路斷線、CT斷線、PT斷線等。
3）裝置自檢
  RGP601具有完善的自檢能力，發現裝置工作異常将自動發出自檢信号。自檢的項目包括：設備參數、保護定值、 保護定值1、保護定值2、保護定值3、開入電源、A/D通道、CAN通信、Time芯片、Flash芯片、RAM1、RAM2、
FRAM、要细学日语線圈等。
1.6 控制功能
1）斷路器控制
  斷路器狀态通過輔助接點接入裝置IN01獲得，并在面闆上以 “分位”、“合位”指示燈顯示。RGP601上帶有 “分閘/合閘”按鍵和“本地/遙控”切換鎖，用于斷路器的操作，強化了斷路器的控制和管理功能，
包括：
》操作回路帶硬件防跳保持功能
》斷路器遙控/本地操作
》斷路器外部聯動控制
》斷路器合閘閉鎖控制
》斷路器拒動信号輸出
》斷路器分/合線圈保護
》斷路器操作信息統計
  因此，RGP601不僅僅是一般意義上的保護測控裝置，更是斷路器在線監測管理器和智能化開關櫃的控制管理中心。
2）PT控制
  RGP601具有PT控制功能，當PT控制功能開放後，測控裝置就會根據PT櫃隔離刀輔助接點的斷合及PT回路是否有 故障決定輸出或斷開電壓小母線，為PT并列和PT檢修做好準備。
3）PT并列
  RGP601具有PT并列功能，當PT并列功能開放後，測控裝置就會根據分段櫃斷路器位置及隔離刀輔助接點的位置 及兩側PT櫃小母線是否斷開的信息決定并列或斷開兩側電壓小母線。保證檢修或某段母線PT有故障時供電的連 續進行，提高供電的可靠性。
1.7 事件記錄
  RGP601具有SOE事件記錄功能，可在線記錄最新發生的100條事件，并可在裝置顯示屏上顯示查看。記錄的時間 分辨率小于1ms，掉電不丢失，便于分析故障原因和設備缺陷診斷。為了給事件記錄提供高精度的時間戳， RGP601内置了由可充電電池供電的内部時鐘，并可接收上一級SCADA系統的通信校時和在裝置本地修 改系統時間。
1.8 故障錄波
  RGP601支持故障錄波功能。裝置一般按故障跳閘作為觸發故障錄波的觸發事件，也可由用戶自行設定觸發事 件，隻要觸發事件發生，故障錄波器就自動将發生該事件前後的電流、電壓等信息完整真實地記錄下來，采 樣密度每周波24點, 每次錄波的記錄周波數為12*9=108個周波，每個通道記錄故障前2個和故障後7個波形， 裝置最多能保存4個錄波波形。錄波波形可在裝置顯示屏或相關軟件上被顯示和分析。
1.9 人機接口
1）RGP601采用帶高亮度背光的藍屏液晶，菜單化設計，全中文顯示。合理化的屏幕保護控制邏輯，有效延長 液晶顯示屏的使用壽命，并在出現故障、告警、自檢異常時提供醒目的信号。
2）液晶屏上可顯示測量數據、開關量狀态、實時波形、事件記錄、故障錄波、保護定值和系統參數等信息。
3）10個高亮度LED指示燈，分别表示運行、通信、自檢、合位、分位、遙控、停用、本地、故障、告警。
4）3個備用LED指示燈可由用戶指定顯示其它信息，如重合閘充電指示、備自投充電指示、彈簧儲能狀态等。
5)6個操作按鍵，用于操作菜單和當地參數設置功能。
6)1個複歸按鍵，專用于本地複歸故障和告警信号。
7)分/合閘按鍵，用于本地操作斷路器。
8)RS232調試端口，通過專用通信線與便攜式電腦連接，對裝置進行高級設置。
9)為配合電氣運行和管理需要，裝置支持三個權限等級的工作模式：
  普通操作員：被授權進行保護投退和定值區手動切換。
  高級管理員：被授權進行保護定值整定和系統參數修改。
  系統維護員：被授權進行裝置高級設置。
1.10 通信功能
1)采用DeviceNet（CAN）現場總線和RS485總線雙總線方式，保證信息傳輸的實時性和可靠性，CAN最高速率達1Mbps，最長距離達10km，一條總線最多允許挂接110個設備。
2)支持标準MODBUS通信規約。
3)将所有運行信息實時發送到上一級SCADA系統，包括遙測、遙信、保護定值、系統參數等。
4)能接收上一級SCADA系統下發的同步校時、遙控、遙調和保護定值整定、保護投退、系統參數修改等命令，實現變電站無人值班方案。
