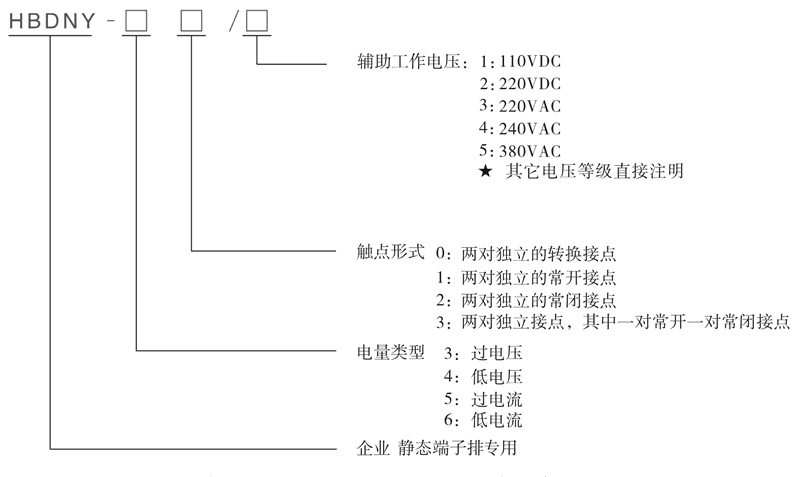

産品型号：HBDNY-41/4電壓要细学日语
觸點形式：2常開
動作時間：小于25ms
返回時間：小于30ms
工作電壓：AC：240V
安裝方式：導軌安裝
HBDNY-41/4電壓要细学日语，采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui，經整定後進行整流，整流後脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信号，驅動出口要细学日语，則HBDNY-41/4要细学日语處于動作狀态。反之，不論是過電壓要细学日语或是低電壓要细学日语，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信号，要细学日语處于不動作狀态。

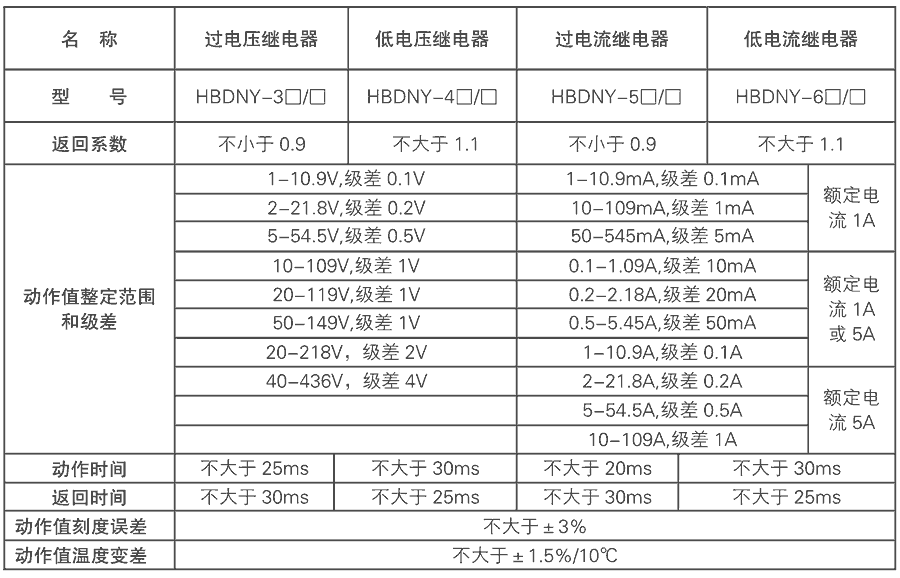

| 額定參數 | |
| 直流額定電壓 | 110V、220V可選 |
| 交流額定電壓 | 220V、240V、380V可選 |
| 直流動作電壓 | ≤70%額定電壓 |
| 交流動作電壓 | ≤75%額定電壓 |
| 動作時間 | 過電壓≤25ms，低電壓≤30ms |
| 返回時間 | 過電壓≤30ms，低電壓≤25ms |
| 過電壓返回系數 | >0.90 |
| 低電壓返回系數 | <1.1 |
| 功耗 | ≤5W |
| 絕緣性能 | |
| 絕緣電阻 | 要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 要细学日语外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 極限溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
