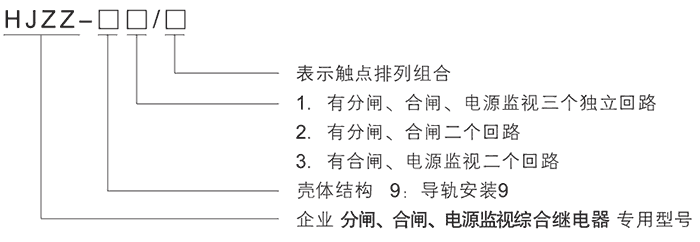

産品型号：HJZZ-92/1
觸點形式：4常開1轉換
動作延時：≤20ms
額定電壓：24V、48V、110V、220V（AC/DC）

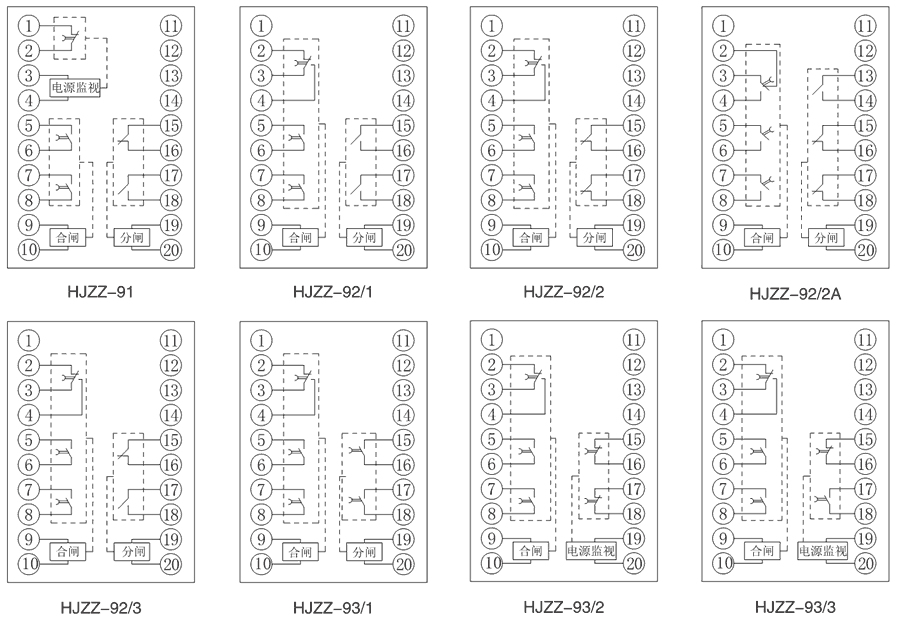

| 型号 | 觸點形式 | 動作延時 | 分閘返回延時 | 其它回路返回延時 |
| HJZZ-91 | 3常開2常閉 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-92/1 | 4常開1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-92/2 | 2常開2常閉1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-92/2A | 3常開2常閉1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-92/3 | 3常開1常閉1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-93/1 | 4常開1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-93/2 | 2常開2常閉1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| HJZZ-93/3 | 3常開1常閉1轉換 | ≤20ms | <15ms | 20ms~3s可調 |
| 額定參數 | |
| 直流額定電壓 | 24V、48V、110V、220V可選 |
| 交流額定電壓 | 24V、48V、110V、220V可選 |
| 直流動作電壓 | ≤70%額定電壓 |
| 交流動作電壓 | ≤80%額定電壓 |
| 動作時間 | <20ms |
| 返回延時 | 分閘回路<20ms，合閘、電源監視回路20ms~3s可調 |
| 返回電壓 | ≤20% |
| 功耗 | ≤10W |
| 絕緣性能 | |
| 絕緣電阻 | 要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 要细学日语外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 極限溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
