JZ-S/424中間要细学日语

文章類别：JZ-S/4型延時中間要细学日语

文章概述

産品型号：JZ-S/424
觸點形式：2常開2常閉
延時類型：通電延時動作
安裝結構：導軌安裝

詢價留言

産品詳情
産品分類
相關文章
項目業績

概述

JZ-S/424用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。工作電壓。交流額定電壓為110V、220V、380V可選，直流額定電壓為48V、110V、220V可選。JZ-S/424采用集成電路中間要细学日语具有精度高、功耗小、動作時間準确等優點。采用導軌安裝隻需要在開關櫃内安裝導軌條，無需開孔，并支持多個拼接，因此導軌安裝的要细学日语尤其适合一些小型開關櫃。

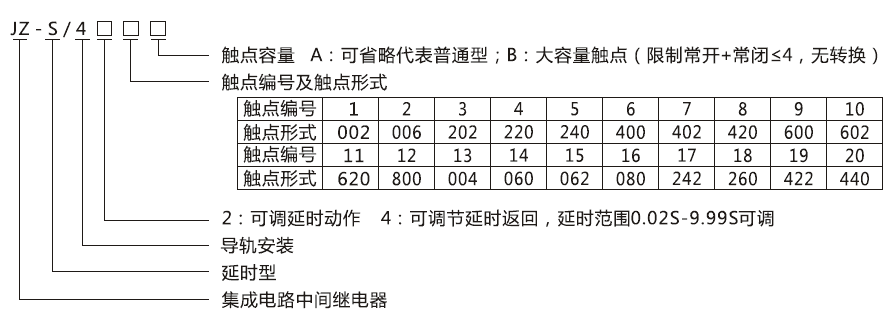

型号及含義

JZ-S/424主要特點

1、采用高性能密封要细学日语，防潮，防塵，不斷線，可靠性高。
2、動作電壓準确，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
3、要细学日语動作後有燈光指示、有電源指示。
4、要细学日语的電氣壽命和機械壽命長。
5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
6、抗幹擾特性好，可适用于強幹擾或電源電壓質量很差的場所。

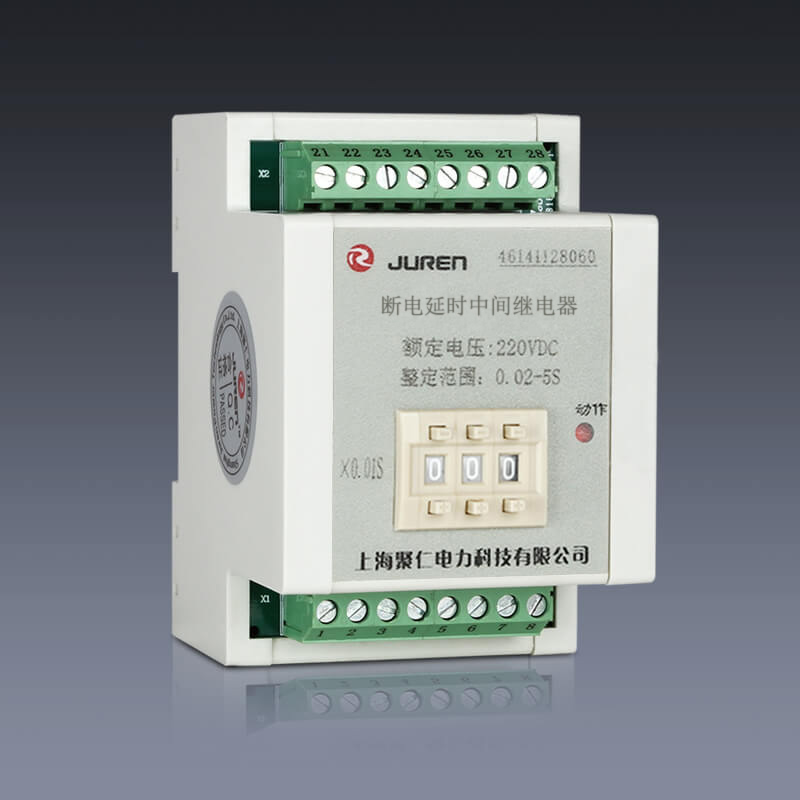

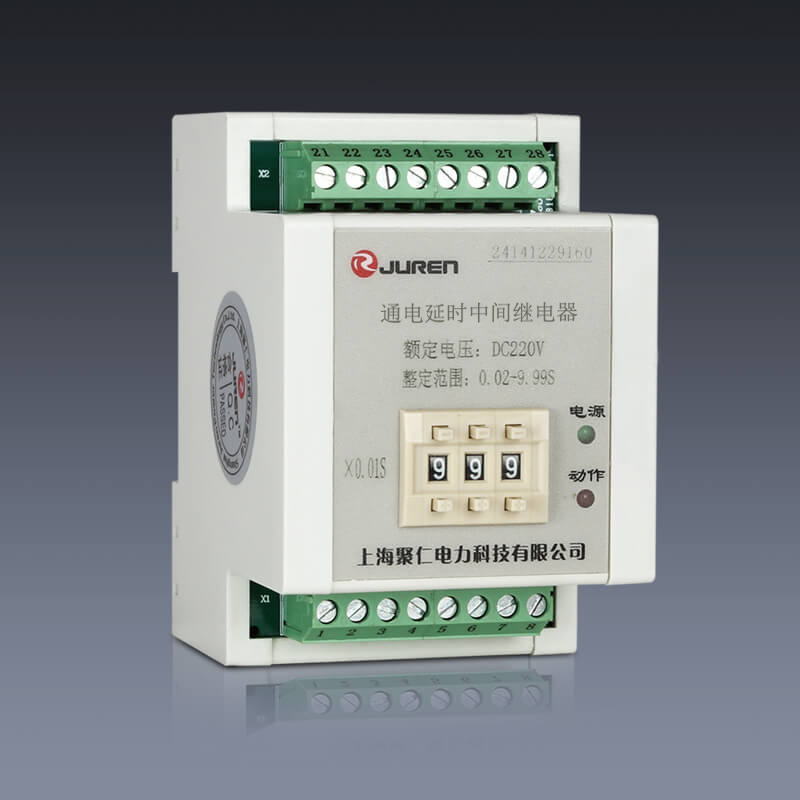

企業實拍

JZ-S/424技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V、380V可選
跳閘線圈動作值	不大于70%額定電壓
功耗	不大于5W
安裝方式及接線
安裝結構	導軌殼體安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	要细学日语外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
極限溫度	-25℃～+70℃
海拔高度	不大于2500 米

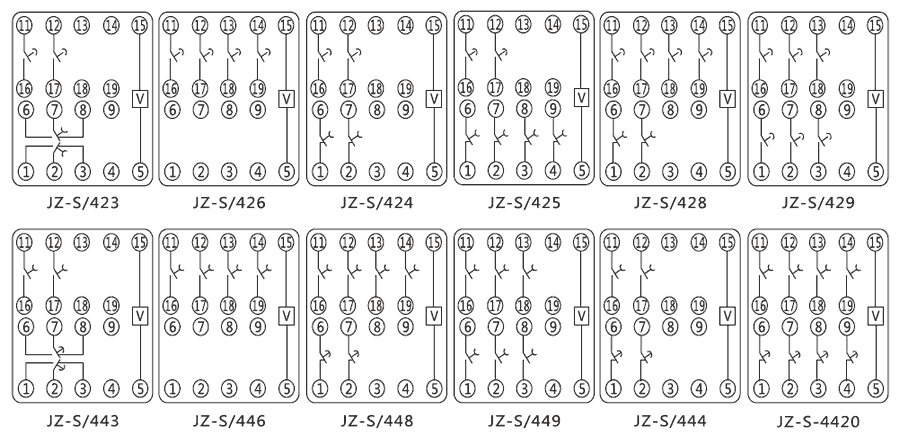

接線圖

JZ-S/424觸點形式及延時類型

型号	觸點形式	延時類型	動作時間	返回時間
JZ-S/423	2常開2轉換	通電延時動作	<20mS	<20mS
JZ-S/425	2常開4常閉	通電延時動作	<20mS	<20mS
JZ-S/426	4常開	通電延時動作	<20mS	<20mS
JZ-S/428	4常開2常閉	通電延時動作	<20mS	<20mS
JZ-S/429	6常開	通電延時動作	<20mS	<20mS
JZ-S/443	2常開2轉換	斷電延時返回	<20mS	<20mS
JZ-S/444	2常開2常閉	斷電延時返回	<20mS	<20mS
JZ-S/446	4常開	斷電延時返回	<20mS	<20mS
JZ-S/448	4常開2常閉	斷電延時返回	<20mS	<20mS
JZ-S/449	6常開	斷電延時返回	<20mS	<20mS
JZ-S/4420	4常開4常閉	斷電延時返回	<20mS	<20mS
