DCH-1A型重合閘裝置（以下簡稱裝置）用于輸電線路上實現三相一次重合閘的接線中作為其中的主要組成部分，是DCH-1的完全替代産品。

結構與工作原理

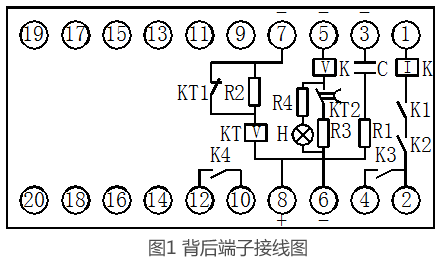

背後端子接線見圖1。

裝置由時間元件KT、中間元件K及電阻、電容等組成。當輸電線路正常時，裝置中的電容經電阻R1已經充滿電，裝置處于準備動作狀态。當被保護線路發生故障後，斷路器由于保護動作或其它原因而跳閘，斷路器的輔助觸點起動裝置的時間元件KT，延時後觸點KT2閉合，電容C通過KT2對中間元件K（V）放電，K(V)起動後接通K(I)回路，并自保持到斷路器完成合閘。如果線路上發生的是暫時性故障，則合閘成功後，電容器自行充電，裝置重新處于準備動作狀态。如果線路上存在永久性故障，則合閘不成功，斷路器将第二次跳閘。但這一段時間遠小于電容充電到使K(V)起動所必需的時間（15s～25s），因此保證裝置隻動作一次。

技術要求
1、裝置的直流額定電壓：110，220V。
2、中間元件電流繞組(I)的直流額定保持電流：0、25，0、5，1，2、5A。
3、時間元件的整定範圍：1、2s～5s。
4、在額定電壓下，環境溫度為(20±2)℃，相對濕度不大于65%時，電容器充電到中間元件動作所必須的時間在15s～25s範圍内。
5、在75%額定電壓下，環境溫度為(20±2)℃，相對濕度不大于65%時，電容器充電到中間元件動作必需的時間不大于2min。
6、當中間元件K(V)去掉電壓，電流繞組通以額定電流時，銜鐵應保持在吸合位置。
7、在額定電流下，中間元件的功率消耗不大于1、35W，在額定電壓下，時間元件的功率消耗不大于10W。
8、觸點斷開容量：在直流有感(τ=5ms)回路，U≤250V，I≤2A，為20W；在交流(cosφ=0、4)回路，U≤250V，I≤2A，為80VA。
9、觸點長期允許閉合電流為1A。
10、熱性能：當環境溫度為40℃時，時間元件的線圈串聯附加電阻後應能長期承受110%額定電壓，中間元件電壓繞組應能長期承受110%額定電壓，此時線圈的溫升應不超過65℃。當中間元件的電壓繞組無激勵量時，電流繞組應能承受3倍額定電流曆時1min。不帶電流保持繞組的中間元件的觸點應能承受8A的電流曆時5s，無電氣和絕緣損壞。
11、介質強度：裝置各導電電路與外露的非帶電金屬部分及外殼之間，應能承受2kV、50Hz的交流電壓曆時1min試驗，無絕緣擊穿或閃絡現象。
12、裝置的電壽命為2×103次，機械壽命為1×104次。
13、裝置的重量約為4kg。

DCH-1A重合閘要细学日语調試方法

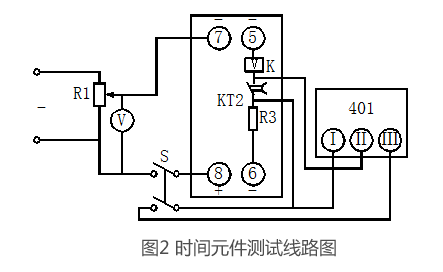

1、 時間元件動作值、 返回值的測試
a、 閉合S，調節R使電壓由小逐漸增加，直到時間元件銜鐵吸合到底為止。測量動作電壓應不大于75%額定電壓。
b、 調節R1使電壓升到額定電壓，然後降低到時間元件返回，測量返回電壓值應不小于5%額定電壓。
1.1、時間元件動作時間的測試
調節R1使電壓為額定電壓，将時間分别整定在整定範圍之内的任意幾點，閉合S，起動電秒表，測量動作時間，其延時一緻性應不大于0.16s。

2、中間元件的測試
2.1、對額定電壓為110V、220V的裝置，中間元件的動作電壓分别為25V～35V、40V～50V，返回電壓不小于5%額定電壓。動作電壓過小，可增大銜鐵的動程，返回電壓過小，可以增大吸合時銜鐵與鐵心間氣隙，不宜采用調節觸點壓力的方法。
2.2、動作電壓與返回電壓調試如圖3所示。
a. 合S1，調整R1使電壓從0開始增大至中間元件動作，記下電壓表讀數即為動作電壓；
b. 調R1将電壓逐漸升高到線圈額定電壓，然後緩慢下降到動合觸點完全斷開的瞬間，記下電壓表讀數即為返回電壓；
c. 調R1，将電壓升至額定電壓。合S2，調R2使電流為95%額定電流，斷開S1，銜鐵應保持在吸合位置。

3、裝置準備動作時間的調試

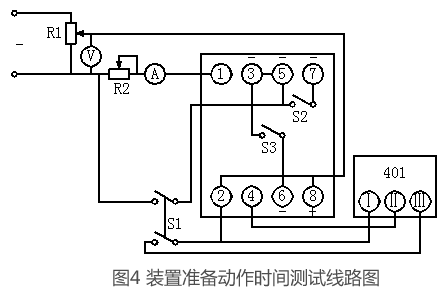

3.1、 測試線路如圖4所示。将時間元件整定為1.2s，調節R1使電壓為額定電壓，合S1，電秒表啟動，電容器充電。當電秒表走到15s～25s時合S2，經1.2秒後，電秒表停止，測量準備動作時間應在17s～23s内。合上S3，将電容器放電後斷開S3，再調R1使電壓為75%額定電壓，重複上述操作過程，測量準備動作時間應不大于2min。
3.2、在裝置各元件均符合自身技術要求的情況下，裝置準備動作時間的調整，主要是改變中間元件的調整螺釘的位置。調整完畢後，應檢查中間元件的觸點壓力 (0.25N～0.3N)。
3.3、當裝置準備動作時間與規定值相差很大，無法用調整螺釘位置來達到要求時，應檢查充電電阻、電容器的參數、内部接線及有關回路的絕緣情況。
