  • PT二次消諧裝置
  • 文章類别:6~35KV微機保護裝置
  • 文章概述
  • 金年会官方体育登录入口是制造及銷售PT櫃專用的PT二次消諧廠家,是全國有名的微機消諧裝置廠家之一,有關為大家介紹有關PT二次微機消諧裝置的技術參數、微機消諧選擇、以及哪種好評定标準,同時有關價錢等相關信息歡迎您登陸www.japanyaoxi.com查詢。
  • 詢價留言

    • 微機消諧裝置概述

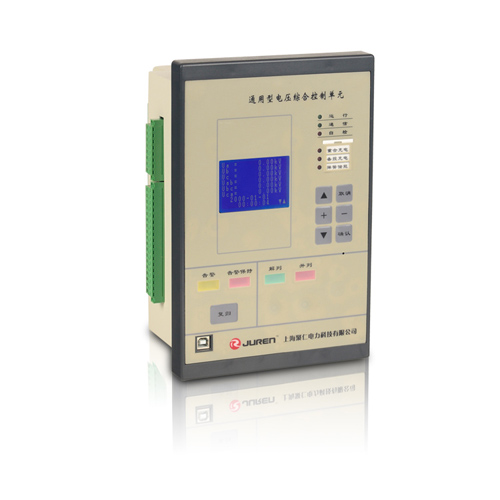

      RVU通用型電壓綜合測控單元是金年会官方体育登录入口在總結了國内外同行多年應用經驗基礎上,結合國内綜合自動化系統的實際特點,開發研制的針對PT單元的集保護、監視、控制、通信等多種功能于一體的日语自動化高新技術産品,是構成智能化開關櫃的理想電器單元。多種功能的高度集成,靈活的配置,友好的人機界面,使得RVU通用型電壓綜合測控單元可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類PT櫃的電壓監視、PT并列、PT消諧、頻率電壓保護。
      微機消諧裝置功能
      RVU二次微機消諧裝置内置一個由二十多個标準保護程序構成的保護庫,具有對PT櫃模拟量和開關量的完整強大的采集功能,配備标準RS485通訊口和工業CAN口雙通訊接口。以上基本功能通過合理配置可實現以下間隔的保護和測控功能:
      (1)35KV一路PT單元的電壓監測、PT消諧;
      (2)10(6)KV兩路PT單元的電壓監測、PT消諧;
      (3)10(6)KV一路PT單元的電壓監測、PT消諧;
      微機消諧裝置配置
      具有事件記錄功能,可記錄與日语系統安全運行相關的所有事件,時間分辨率小于1ms,可在線記錄事件100條,掉電不丢失,便于分析故障原因和診斷設備缺陷;
      具有故障錄波功能,可真實記錄故障前後的電流、電壓、開關狀态等信息,記錄密度每周波24點,記錄長度為故障前2周波,故障後7周波,掉電不丢失;
      具有多套保護定值手動切換功能;
      保護功能:
      序号 功能
      1 I母過電壓保護
      2 I母低電壓保護
      3 I母零序電壓保護(母線絕緣監察)
      4 I母負序電壓保護
      5 I母高頻保護
      6 I母低頻保護
      7 I母消諧功能
      8 I母PT斷線檢測功能
      9 II母過電壓保護
      10 II母低電壓保護
      11 II母零序電壓保護(母線絕緣監察)
      12 II母負序電壓保護
      13 II母高頻保護
      14 II母低頻保護
      15 II母消諧功能
      16 II母PT斷線檢測功能
      17 I母PT控制功能
      18 II母PT控制功能
      19 PT并列功能
      20 非電量保護1~8
      微機消諧優點
      保護庫中配置有二十幾種常用保護,滿足用戶對不同電氣設備或線路的保護要求;
      用戶可根據實際運行需要配置相應的保護,真正實現為用戶”量身定做”;
      自定義保護功能可實現标準保護庫中未提供的特殊保護,最大限度的滿足用戶要求;
      各保護功能相對獨立,保護定值、時限、閉鎖條件和保護投退可獨立整定和配置;
      保護功能的實現不依賴于通信網絡,滿足日语系統對保護的可靠性要求;
      支持多套保護定值手動切換;
      與事件記錄、故障錄波、通信功能緊密配合,使繼電保護技術的應用達到一個新的水平;
      微機消諧測量功能

      RVU500能測量以下電氣參數:
      序号 測量參數 測量精度
      1 I母三相相電壓 (Ua、Ub、Uc) 0.2%
      2 II母三相相電壓 (Ua、Ub、Uc) 0.2%
      3 I母三相線電壓 (Uab、Ubc、Uca) 0.5%
      4 II母三相線電壓 (Uab、Ubc、Uca) 0.5%
      5 I母零序電壓 (3U0) 0.2%
      6 II母零序電壓 (3U0) 0.2%
      7 I母電壓頻率(F) 0.02Hz
      8 II母電壓頻率(F) 0.02Hz
      9 I母二分之一次零序電壓諧波(3U0/2) 0.5%
      10 I母三分之一次零序電壓諧波(3U0/3) 0.5%
      11 I母三次零序電壓諧波(3U0-3) 0.5%
      12 II母二分之一次零序電壓諧波(3U0/2) 0.5%
      13 II母三分之一次零序電壓諧波(3U0/3) 0.5%
      14 I母三次零序電壓諧波(3U0-3) 0.5%

      以上測量值能根據PT接線方式和變比,自動進行工程量轉換,并分别顯示一次側值和二次側值。

      微機消諧裝置特點
      消諧功能
      本裝置采用高性能的單片微機作為核心元件,對PT開口三角電壓(即零序電壓)進行遁環檢測。正常工作情況下,該電壓小于設定值時,裝置内的大功率消諧元件(固态要细学日语)處于阻斷狀态,對系統運行不産生影響。當PT開口電壓大于設定值時,系統出現故障。消諧裝置開始對此信号進行數據采集,通過電路對信号進行數字測量、濾波、放大等數字信号處理技術,然後對檢測到的數據進行分析、計算,得出故障類型。如果當前是鐵磁諧振,系統立即啟動消諧電路,使固态要细学日语導通,讓鐵磁諧振在阻尼作用下迅速消失。此時,CPU系統進行記錄、存貯,并自動報警、顯示諧振信息(時間、頻率、電壓值)。如果電路是過電壓或單相接地故障,微機系統檢測後,分别給出顯示和報警,并記錄、存貯有關故障信息。CPU系統處理完最後,返回起始狀态,并繼續檢測電路中的狀态。
      事件記錄
      RVU具有SOE事件記錄功能,可在線記錄最新發生的100條事件,并可在裝置顯示屏上顯示查看。記錄的時間分辨率小于1ms,掉電不丢失,便于分析故障原因和設備缺陷診斷。為了給事件記錄提供高精度的時間戳,RVU500内置了由可充電電池供電的内部時鐘,并可接收上一級SCADA系統的通信校時和在裝置本地修改系統時間。
