  • DS-37電磁式時間要细学日语
  • 文章類别:DS-30、DS-30C系列時間要细学日语
  • 文章概述
  • 産品型号: DS-37 電磁式時間要细学日语 ;
    延時範圍:1-10S;
    殼體安裝方式:嵌入式闆後接線、JK-11H凸出式闆後接線、JK-11Q闆前接線;
    額定電壓:AC100V、AC110V、AC127V、AC220V、AC380V;
    觸點:兩付瞬時轉換觸點,一付延時主觸點(終止觸點);
    産品特性:要细学日语是帶有延時機構的螺管線圈式要细学日语,具有交流和直流規格;

  • 詢價留言

    • DS-37用途
      DS-37時間要细学日语(以下簡稱要细学日语) 作為輔助元件用于各種保護及自動裝置線路中,使被控元件達到所需要的延時,在保護裝置中用以實現主保護與後備保護的選擇性配合。
      DS-37結構與工作原理

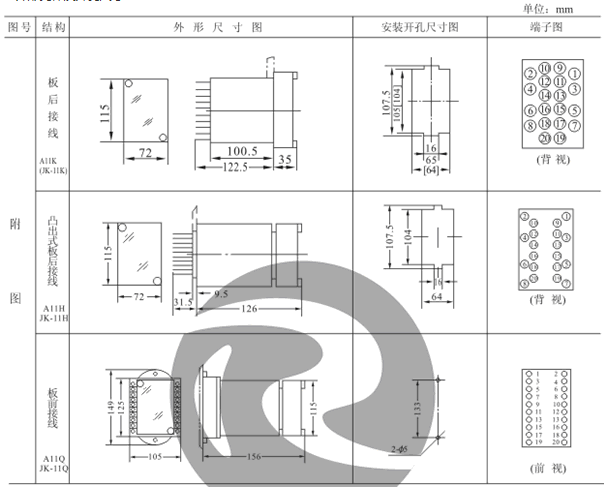

      要细学日语采用JK-11K、H、Q殼體,其外形尺寸、背後端子圖、安裝開孔尺寸見附錄。背後端子接線圖.

      見圖1

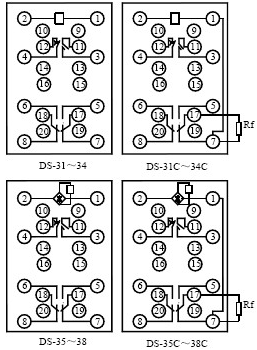

      DS-37時間要细学日语接線圖

      長期工作制要细学日语的外附電阻Rf 型号見表3

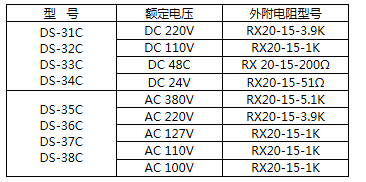

      DS-37時間要细学日语外接電阻參考

      外形及安裝尺寸見圖2

      DS-37電阻外形安裝尺寸

      要细学日语是帶有延時機構的螺管線圈式要细学日语,具有交流和直流規格。要细学日语的交流規格要细学日语内部裝有橋式整流器,将交流電源整流後供給電磁機構,每台要细学日语具有兩副瞬時轉換觸點,一副滑動延時觸點,一副延時主觸點。當加電壓于線圈兩端時,唧子(鐵心)克服塔形彈簧的反作用力被吸入,瞬時轉換觸點進行瞬時轉換,同時延時機構啟動,經過一定的延時,然後閉合滑動延時觸點和延時主觸點。主觸點接觸後由于上擋限制機構的轉動,機構停止,從而得到所需延時。當線圈斷電時,在塔形彈簧的作用下,使唧子和延時機構返回原位。

      DS-37技術要求

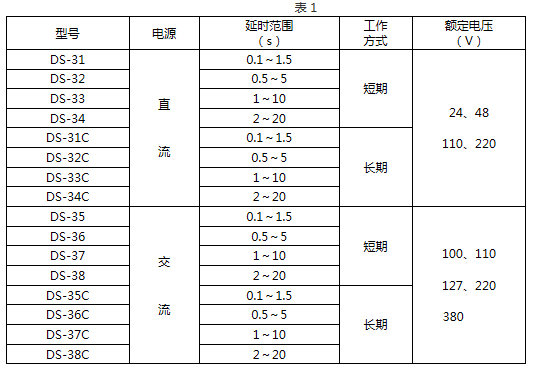

      1.要细学日语主要技術數據列于表1中

      DS-37技術要求

      2.在基準條件下,直流要细学日语的動作電壓為不大于70%額定電壓,帶“C”的直流要细学日语的動作電壓為不大于75%額定電壓;交流要细学日语的動作電壓為不大于85%額定電壓。

      3.在基準條件下,要细学日语的返回電壓為不小于5%額定電壓。

      4.要细学日语主觸點延時一緻性見表2(20±5℃下,同一整定點測量10次動作中,最大與最小之差)。
      表 2.

      DS-37要细学日语觸點

      5.連續耐熱極限值
        當周圍介質溫度為40℃時,短期工作制要细学日语的線圈應能承受110%額定電壓值,曆時2min,其溫升應不超過65℃;長期工作制要细学日语的線圈,應能長期承受110%額定電壓值,其溫升應不超過65℃。

      6.額定電壓下的功率消耗
        DS—31~34   不大于25W。
        DS—31C~34C 不大于15W。
        DS—35~38   不大于25VA。
        DS—35C~38C 不大于15VA。
      7.介質強度
      要细学日语各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值),50Hz的交流電壓曆時1min試驗,耐無絕緣擊穿或閃絡現象。
      8.觸點斷開容量
      直流有感(τ=5ms)回路,U≤250V,I≤1A為,50W;在交流(cosФ=0.4)回路,U≤250V,I≤1A,為250VA。
      9.電壽命5×103次,機械壽命104次。
      10.要细学日语的重量:約1kg。


      DS-37調試方法
      1.  用手按電磁機構的唧子到吸合位置,延時機構立即啟動,直到延時觸點閉合為止。此時瞬時轉換觸點應可靠轉換。
          2.  釋放唧子時(在工作位置),動觸點應迅速返回原位,瞬時轉換觸點應可靠轉換。
          3.  當唧子吸入時,唧子端部的動闆不得與延時機構中的扇形齒闆相碰,若相碰時,可将動闆下移至适當位置,然後将螺釘固緊。
      DS-37訂貨須知
      訂貨時請指明要细学日语的型号、名稱、額定電壓值及安裝方式
      DS-37外形殼體及開孔尺寸
      DS-37外形殼體及開孔尺寸
