  • JZ-7J-313交流中間要细学日语
  • 文章類别:JZ-7型中間要细学日语凸出插拔式結構
  • 文章概述
  • 産品型号:JZ-7J-313
    觸點形式:6常開2常閉
    安裝結構:凸出式插拔結構
    額定電壓:24V、48V、110V、220V、380V(交流)

  • 詢價留言

    • 概述
      JZ-7J-313用于各種保護和自動控制裝置中,以增加保護和控制回路的觸點容量。安裝結構采用凸嵌入式插拔結構,接線方式采用闆前或闆後接線。交流額定電壓為12V、24V、48V、110V、220V、380V可選 ,直流額定電壓為12V、24V、48V、110V、220V可選。JZ-7J-313采用集成電路中間要细学日语具有精度高、功耗小、動作時間準确等優點。

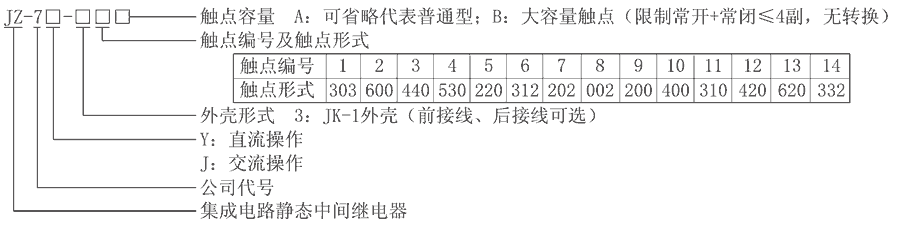

      型号及含義
      JZ-7J-313型号分類及含義
      JZ-7J-313主要特點
      1、采用高性能密封要细学日语,防潮,防塵,不斷線,可靠性高。
      2、動作電壓準确,返回系數高,無抖動,功耗低,多個接點同時動作或返回。
      3、要细学日语動作後有燈光指示、有電源指示。
      4、要细学日语的電氣壽命和機械壽命長。
      5、絕緣耐壓水平高。觸點容量大,觸點接觸電阻小。
      6、抗幹擾特性好,可适用于強幹擾或電源電壓質量很差的場所。
      JZ-7J-313技術參數
      額定參數
      直流額定電壓 12V、24V、48V、110V、220V可選
      交流額定電壓 12V、24V、48V、110V、220V、380V可選
      跳閘線圈動作值 不大于70%額定電壓
      功耗 不大于5W
      安裝方式及接線
      安裝結構 凸出式插拔結構
      接線方式 闆前或闆後接線
      絕緣性能
      絕緣電阻 要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 要细学日语外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米

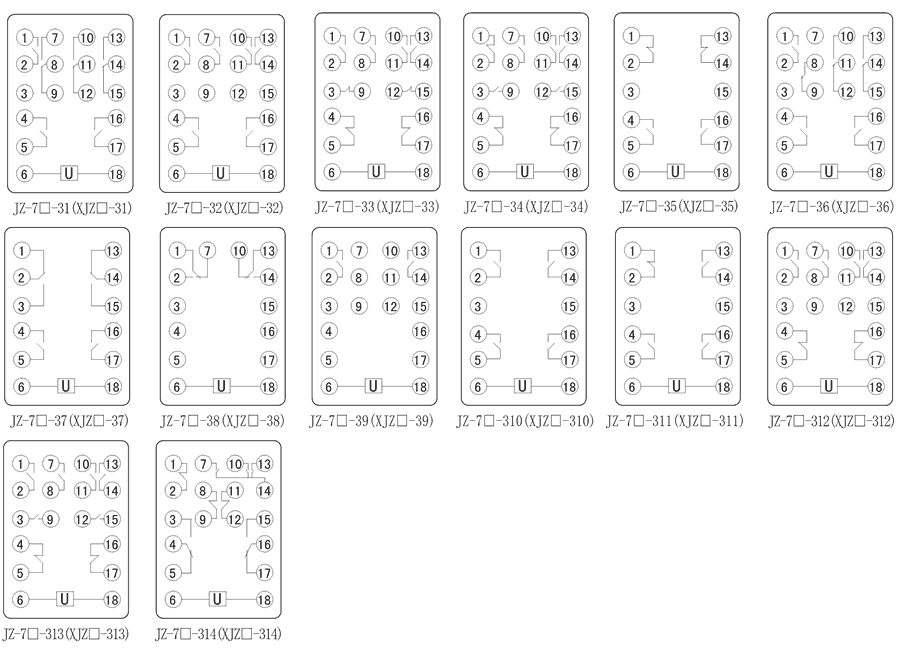

      接線圖
      JZ-7J-313内部接線圖
      相關型号說明
      型号 觸點形式 電壓操作
      JZ-7J-31 3常開3轉換 交流操作
      JZ-7J-32 6常開 交流操作
      JZ-7J-33 4常開4常閉 交流操作
      JZ-7J-34 5常開3常閉 交流操作
      JZ-7J-35 2常開2常閉 交流操作
      JZ-7J-36 3常開1常閉2轉換 交流操作
      JZ-7J-37 2常開2轉換 交流操作
      JZ-7J-38 2轉換 交流操作
      JZ-7J-39 2常開 交流操作
      JZ-7J-310 4常開 交流操作
      JZ-7J-311 3常開1常閉 交流操作
      JZ-7J-312 4常開2常閉 交流操作
      JZ-7J-313 6常閉2常閉 交流操作
      JZ-7J-314 3常開3常閉2轉換 交流操作
      JZ-7Y-31 3常開3轉換 直流操作
      JZ-7Y-32 6常開 直流操作
      JZ-7Y-33 4常開4常閉 直流操作
      JZ-7Y-34 5常開3常閉 直流操作
      JZ-7Y-35 2常開2常閉 直流操作
      JZ-7Y-36 3常開1常閉2轉換 直流操作
      JZ-7Y-37 2常開2轉換 直流操作
      JZ-7Y-38 2轉換 直流操作
      JZ-7Y-39 2常開 直流操作
      JZ-7Y-310 4常開 直流操作
      JZ-7Y-311 3常開1常閉 直流操作
      JZ-7Y-312 4常開2常閉 直流操作
      JZ-7Y-313 6常閉2常閉 直流操作
      JZ-7Y-314 3常開3常閉2轉換 直流操作
      主要特點

      JZ-7J-313阻燃殼體

      JZ-7J-313靜态集成電路

      JZ-7J-313凸出式固定安裝結構

      JZ-7J-313安裝結構
      外形尺寸及開孔圖
