光伏并網櫃概述

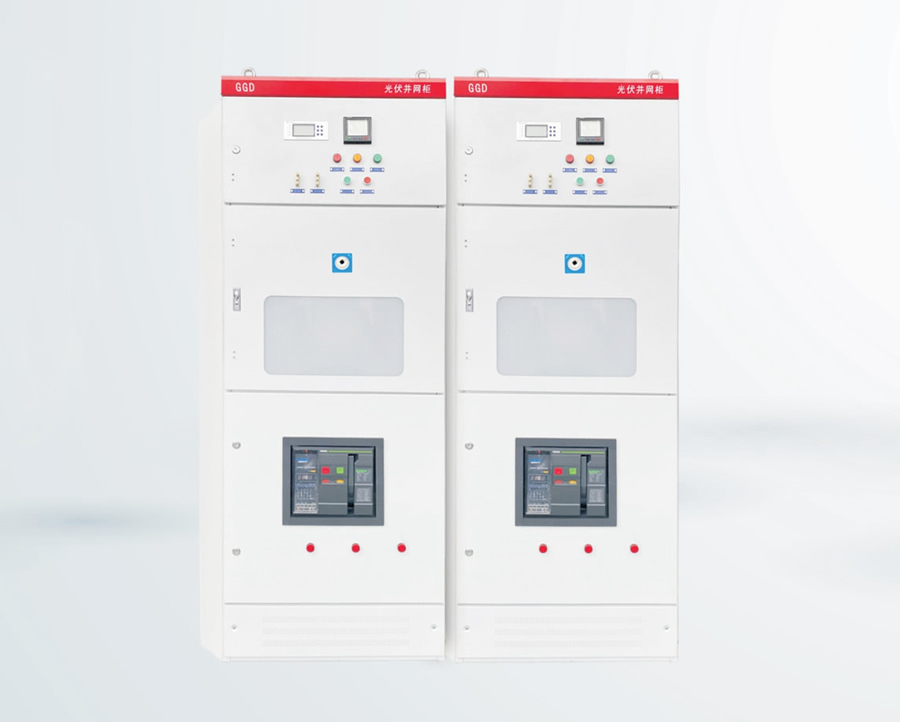

主要用于交流400V低壓系統的分布式光伏發電項目,低壓光伏并網櫃主要有防孤島保護裝置(還可加裝故障解列裝置、電能質量在線監測裝置)、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和櫃體等組成。櫃型及櫃體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

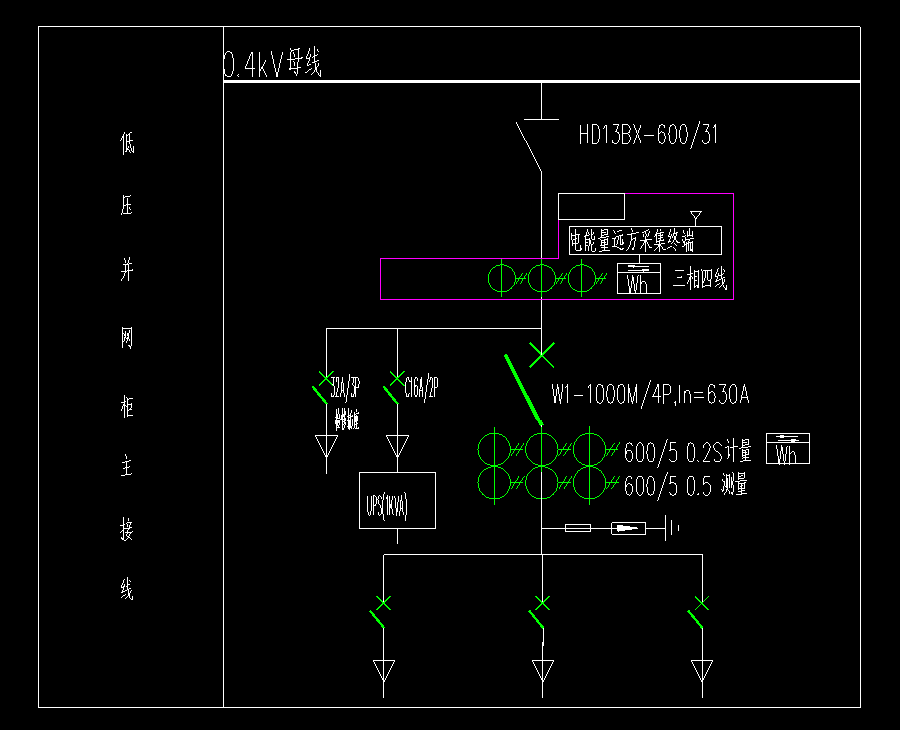

光伏并網櫃典型圖紙
光伏并網櫃的保護功能 ■保護功能
防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
■自動并網
防孤島保護裝置具有失壓跳閘(電網失壓)和有壓自動重合閘功能,在電壓異常時跳閘,電壓回複正常可以自動并網合閘。同時具備智能通訊功能,可以和後台系統通訊組網,遠程操作斷路器分合閘,遠程查看并網櫃各種電參量及開關位置信息。
■電度計量
壓光伏并網櫃可以加裝計量倉,計量倉帶鉛封裝置,可以有效防止竊電。計量倉内可以安裝計量裝置和負控裝置(一般當地供電局提供),可以很好的記錄發電量情況。
光伏并網櫃的作用■當光伏發電系統出線電壓、頻率、過負荷等異常情況,對本站設備造成威脅或對電網側産生沖擊和影響時,光伏防孤島裝置可以迅速向并網斷路器發出跳閘命令,迅速切除故障電路。當故障排除電網電壓回複正常,防孤島保護裝置監測正常會自動合上并網斷路器。
■當電網側出線電壓、頻率、過負荷等異常情況,對本站設備造成沖擊和影響時,光伏防孤島裝置也能迅速監測并對并網斷路器發出跳閘命令,從而迅速斷開并網開關,防止孤島效應。
■當光伏發電系統本側出現故障,而電網側正常,這事需要相關工作人員檢修,這事光伏并網設備能有效防止電網側向光伏側反送電,從而保證了光伏側檢修人員的生命安全。
