孤島效應的危害
即指如并入公共電網中的發電裝置,在電網斷電的情況下,這個發電裝置卻不能檢測到或根本沒有相應檢測手段,仍然向公共電網饋送電量。由于孤島效應的潛在危險性和對設備的損壞性,因此在光伏并網發電系統的應用中必須防止孤島效應。
防孤島保護的作用

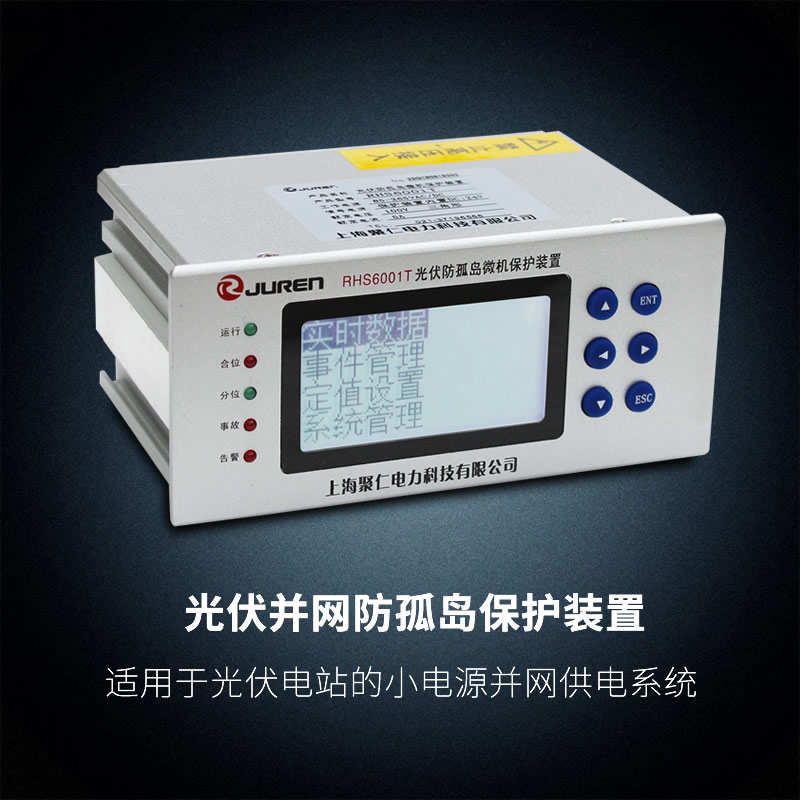

防孤島保護是針對分布式發電電網的,主要應用于風電和太陽能等小容量的基于逆變器的電源,經過檢測和計算,确定當電網消失時,切斷逆變器的輸出,這種保護就是孤島保護。其主要适用于10KV及低壓380V光伏電站的小電源并網供電系統,當發生孤島效應時能夠精确的檢定并網點的電壓、頻率。然後當電壓、頻率出現波動且大于定制時跳閘出口動作,斷開并網開關。
實現功能
1、低頻保護:頻率在35HZ-65HZ之間時且曾經在低頻值以上時低頻保護才能啟動,低頻保護動作200ms後立即返回。
2、過頻保護:當頻率高于定值時保護啟動。
3、低壓保護:當電壓低于定值時動作。
4、過壓保護:當電壓高于定值時動作。
5、聯跳:支持變電站側聯跳,即當收到變電站側聯跳命令時延時開出跳閘出口,切本站的并網開關。
6、頻率突變:當頻率波動值超過所設定值時,保護動作。
主要特點
1、當光伏本側或者電網側任何一側出現頻率、電壓或者過載運行時給兩側主設備造成沖擊時,防孤島保護裝置也會迅速向并網開關發出命令,讓其跳閘,從而很好的保證了兩側主設備不受傷害,避免事故進一步擴大。
2、當電網側失電的時候,需要維修人員去檢修,這時光伏本側還處于正常發電狀态,還會向電網側送電,這時就會形成孤島效應,給電網側檢修人員帶來很大的安全威協。同樣,當光伏本側出現故障,需要人員檢修的時候,而電網側還有電,這樣電網側有可能會出現向本站反送電的情況,同樣會給光伏本側維修人員帶來生命安全方面的隐患。如果裝上防孤島保護裝置,當光伏本側或者電網側任何一側失電的時候,防孤島保護裝置都會迅速向并網開關發出命令,讓其跳閘,從而很好的保證了光伏兩側維修人員的生命安全。
3、帶有失壓跳閘、檢有壓自動合閘功能,當故障解除後,光伏兩側都處于正常狀态。這時防孤島保護裝置就會檢測到相關信号,自動合上并網開關,讓其正常工作,省去了人工并網的繁瑣。
