概述
HY6801漏電要细学日语又稱為剩餘電流動作要细学日语,主要用于與交流接觸器或低壓斷路器組成的線路保護裝置,對線路的接地故障進行保護。适用于中性點直接接地低壓220V或380V配電系統中(即TT系統),也适用于TN-S系統和TN-C-S系統中的S部分接線,提供接地故障保護。防止用電設備事故和電氣火災的發生,也可用來對人身提供間接接觸電擊保護。HY6801剩餘電流動作要细学日语的電子線路中,主要電子元件采用集成電路,元件經嚴格篩選老化,故性能穩定,工作可靠。作測量元件的零序電流互感器鐵芯,選用高導磁率環形材質,其平衡特性好,大功率設備投運時,剩餘電流動作要细学日语不會誤動作。面闆上數碼管可直接顯示漏電電流值,便于監測被保護配電系統的對地洩漏電流。目前很多的剩餘電流漏電要细学日语的誤動時間嚴重,造成了很多不必要的損失,而通過HY6801漏電要细学日语可實現對電路剩餘電流的智能分析,有效的避免誤動作造成的損失。

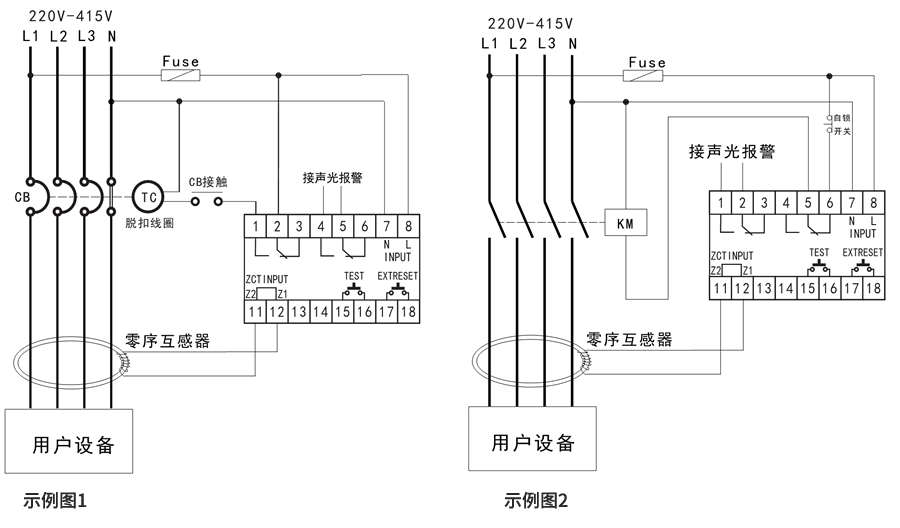

HY6801接線示意圖
主要功能
1、預報警功能:其範圍值為10mA~20A之間,當預報警發生時,預報警指示燈動作,蜂鳴器響。當實際剩餘電流低于報警值後,預報警燈恢複。
2、報警功能:其範圍值為10mA~20A之間,報警發生時,報警指示燈動作,蜂鳴器響。漏電故障解除後,報警燈恢複。
3、無源開關量輸入:當開關量輸入兩端子短接閉合時,預報警輸出觸點動作,報警輸出觸點動作,當開關量輸入兩端子恢複為斷開時,預報警輸出觸點保持,報警輸出觸點保持。
4、測試功能:通過按住“測試”鍵不放,直至發出警報狀态。此時數碼管顯示“OUT”,蜂鳴器響 ,兩路報警輸出觸點動作。
性能特點
●提供人體直接和間接接觸電擊保護。
●提供設備和财産火災監控保護。
●寬範圍剩餘電流監測,監測範圍為10mA~20A。
●既可監測交流剩餘電流又可監測脈動直流剩餘電流。
●高電流測量精度可達1%。
●報警值可設置,報警延時時間可設置。
●剩餘電流預先報警功能,預選報警要细学日语輸出功能。
●剩餘電流報警功能,報警要细学日语輸出。
●開關量輸入,可通過輸入開關量信号控制所有輸出觸點工作。
●電流互感器連接監測功能,當連接故障時,不能正常顯示漏電值時則顯示為“OPEN”。
●RS485通訊功能,采用MODBUS通訊協議,可進行系統集成控制。
